雷达液位计工作原理
雷达液位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。
高频雷达液位计采用了26GHz的高频发射频率，属于高频雷达液位计。天线被进一步的优化处理，处理器也作了相应的提升，加大了测量距离和精度。该系列为高压喇叭口天线，可测量对象为高温高压的化工原料、一般液体或浆料等。***高测量量程为30米，安装方式有螺纹与法兰。
高频雷达液位计是我公司生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。
高频雷达液位计是我公司生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。
雷达液位计产品特点
1、天线尺寸小，便于安装；非接触雷达，无磨损，无污染。
2、几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。
3、严重粉尘环境对高频物位计工作影响不大。
4、波长更短，对在倾斜的固体表面有更好的反射。
5、波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
6、测量盲区更小，对于小罐测量也会取得良好的效果。
7、高信噪比，即使在波动的情况下也能获得更优的性能。
8、高频率，是测量固体和低介电常数介质的***佳选择。
雷达液位计是先进的雷达式物位测量仪表，测量距离***大30米，可以用于各种存储容器，液体、浆料、固体的物位测量，输出4…20mA模拟信号。
雷达液位计技术参数
应 用：适用于各种存储容器，液体、浆料、固体比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
测量范围：30米
过程连接：法兰
介质温度：-40-250℃
过程压力：-0.1~4.0Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出： 4…20mA/HART(两线)
雷达液位计安装事项说明
典型安装
喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
延长型及其他型号安装方法
当喇叭长度小于安装短管长度时，应使用天线延伸管。
如果喇叭口直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。
当喇叭长度小于安装短管长度时，应使用天线延伸管。
如果喇叭口直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

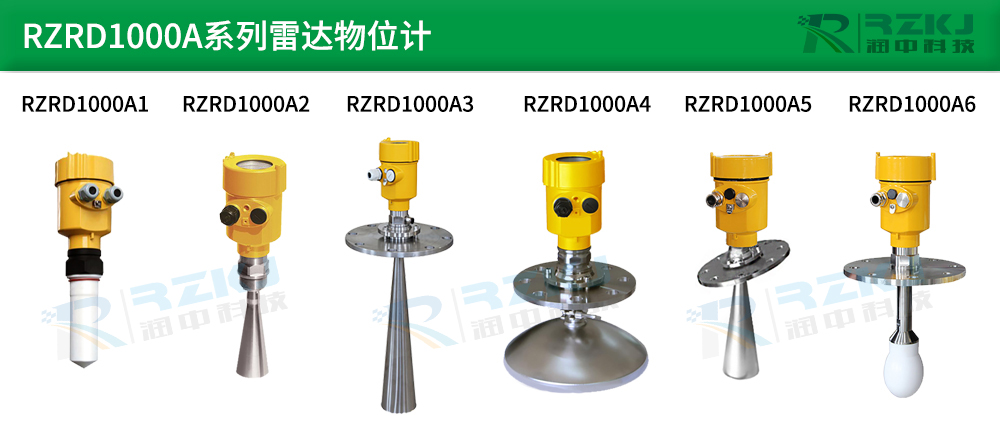

雷达液位计产品选型
RZRD1000A-防爆 |
P 标准型 ( 非防爆 ) I 本安型 (Exib Ⅱ C T6) D 本安型＋隔爆型 (Exd ib Ⅱ C T6) |
过程连接 |
D法兰 DN150 E 法兰 DN200 F 法兰 DN250 Y 特殊约定 |
天线型式/材料 |
D 喇叭天线 146mm/ 不锈钢 304 E 喇叭天线 196mm/ 不锈钢 304 F 喇叭天线 242mm/ 不锈钢 304 |
天线延长 |
1 无 2 200mm 3 300mm 4 400mm |
密封/过程温度 |
P 普通密封 /-40...100℃ G 高温密封 /-40...250℃带散热片 |
电子单元 |
2 （4 ～ 20）mA /24V DC 两线制 3 （4 ～ 20）mA /24V DC/HART 两线制 4 （4 ～ 20）mA /24V DC/HART 四线制 5 （4 ～ 20）mA /220V AC/HART 四线制 |
外壳/防护等级 |
P 塑料 /IP65 L 铝 /IP67 |
TWRD96-电缆进线 |
M M20*1.5 N ½"NPT |
TWRD96-编程/显示 |
V 带 X 不带 |
TWRD83-量程（mm） |
